抗冲击波密闭门

一、产品用途　　
　　井下爆破材料库抗冲击波密闭门用于井下爆炸材料库和爆炸材料发放硐室，起隔离作用阻止爆炸冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散，由总回风道排出。　　

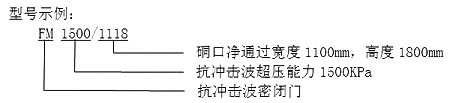

二、型号、规格、技术参数　　
　　井下爆破材料库抗冲击波密闭门产品按硐口尺寸有1100×1800一个规格，按承压不同有2个规格，见下表：

三、产品说明　　
　　本抗冲击波密闭门为煤炭工业部徐州矿务局设计处设计，产品质量标准和检测标准严格执行Q/WMS-3012-2006《抗冲击波密闭门》。　　
四、产品主要结构　　
　　本抗冲击波密闭门由门框、门扇、铰页、闭锁装置等部件组成。　　
　　1、门框为不等边角钢组焊框架构件；　　
　　2、门扇为弧形壳板、井字筋板、槽钢圈梁组焊而成；　　
　　3、下铰页采用单向推力球轴承支撑；　　　
　　4、闭锁装置为闭锁轴、手柄转动式；　　
　　5、密封方式采用“9”字形截面橡胶条密封。
五、技术要求
　　1、本门开启应向库内，本设计采用向右侧开启方向，若需要向左侧开启，则应以门扇中心线为轴，对称变动各零件位置。
　　2、本件抗冲击波活门，抗冲击波超压能力为2500Kpa,通风活门组分为三组，总通风量为600m3/h，每组通风量为2000m3/h,风速均按8m/s进行设计的。使用时可根据井下爆破材料库需要分量和总回风道负压值，确定通风活门组数，并可调节每组活门悬板的张启角度进行微调，以满足最佳通风量。
　　3、悬板关闭时应与底板上的缓冲石棉垫紧密贴合，悬板开启时应与限位座之挡板贴合，悬板可绕铰页轴转动。以确保转动灵活，应定期加润滑油。
　　4、门扇页板安装，应保证上、下铰页孔同心，中心平行于门扇内表面中心线。
　　5、门框与墙峒为一整体，浇灌混凝土前，应将铰页的固定角钢检查，校正，固定牢靠，保证上、下铰页孔中心在同一铅垂线上，不同心度允许差为2mm。
　　6、门扇安装后与门框平面应平贴合、并成铅垂面，局部门隙在3mm以内。
　　7、闭锁、铰页的活动部位应经常注入油脂，各部件至少每年维修保养一次。
　　8、外露金属表面应涂红丹防锈漆二遍，桔红色面漆二遍，转动部位涂黄油或加注黄油，并在间扇外表面标出把手开关方向。
　　9、为吊装门扇，门峒顶棚应相应预埋吊环一个。
　　10、门框部件应在巷道施工中预埋好。
　　11、密封条与门扇连接，先用万能胶粘合，然后用螺栓固定。
　　12、密封条应经常涂滑石粉，防止老化。
　　13、安装使用后，至少半年保养检修一次。
