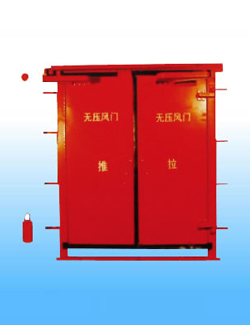

手动矿用无压风门
一、产品用途
手动矿用无压风门用于井下进回风巷和主要进回风巷之间的每个联络巷中，开启力小，无需再设反向风门，人和车过后，能自动关闭，是目前我国煤矿井下较为理想的一种风门。
二、产品型号、规格、技术参数
本手动矿用无压风门最大承受负压1000Pa，异向同步开闭，手动开启力≤150N，门扇开启角度≤90°，净通过宽度尺寸≤2200mm，净通过高度≤2500mm。
三、产品说明
本手动矿用无压风门是我厂自主开发，产品质量标准和检测标准严格执行Q/WMS-3017-2006《风门》。
四、产品主要结构

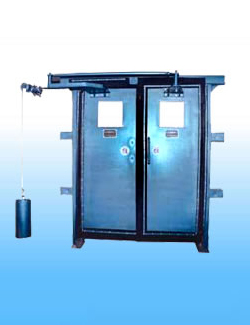

本手动无压风门由门框、门扇、平衡机构及配重等部分组成。
1、门框为型钢组焊框架，分体组装。
2、门扇为井字形钢骨架。
3、平衡机构采用曲柄连杆机构。
4、门铰链为滚动轴承支撑。
5、密封方式采用橡胶板密封。
产品出厂合格证
无压风门出厂测试视频
